看了今天的发布会,AI审图又快又准,或将成为图纸质量监管的必要环节
1月18日(今天)上午9:30,深圳市建筑工程人工智能审图线上发布会如期举行,万翼AI审图震撼首发。牛侃BIM全程观看了这场直播并对产品进行了测试。这篇文章给你聊聊我们了解到的情况。
2020年6月23日,国家住建部正式批复深圳市开展建筑工程人工智能审图(下称“AI审图”)试点工作,2020年7月2日,深圳市AI审图试点工作正式启动,万翼科技作为AI审图技术研发合作单位参与试点工作。
分11部分来聊聊AI审图这件事、这场发布会和测试效果。
➤03.深圳市AI审图试点工作进展
➤04.AI审图的四大特点
➤06.什么样的图纸都可以进行AI审图吗
➤08.AI审图实地测试
➤09.AI审图的测试结果
➤10.AI审图的优势是什么
➤11.AI审图对行业意味着什么

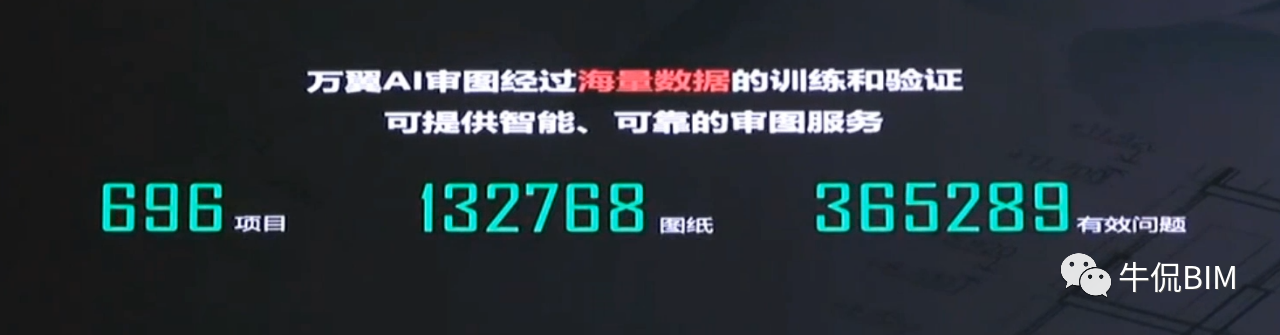

首先,机器擅长识别。其次是机器强大的学习能力,可以凸显AI智能审图的价值,把多年来沉淀下来的设计缺陷案例和图纸数据输入到机器中,让它“持续学习”,AI就能在审图时发现到这些问题。在AI审图的背后,是对大数据有着极大“饥饿感”的机器学习模型,数据就像养料,可以让算法越来越聪明。再者从长远来看,机器在审图过程中积累下来的数据和经验,特别是读懂了图纸中的信息,如门窗数量、房间面积等,转化成数字化的形式,呈现在计算机上,这些数据为图纸的自动管理、项目主数据的自动录入等延展应用打下了基础,这是一笔宝贵的数据资产。
万翼科技成立于2016年12月,是万科旗下从事地产科技研发的全资子公司。4年来,万翼科技围绕地产行业,研发了超过50款产品,是中国地产科技行业的领先探索者。
从2019年起,万翼科技全面进入数字化发展阶段, AI审图产品作为数字化发展的先导产品,深耕地产开发行业智能审图服务,不断优化智能审图标准和用户体验,协助建筑设计师及校审人员进行图纸审查。
万科南方区域从2019年10月开始试点AI智能审图应用,为AI算法进步提供了宝贵的业务建议和数据支持。
在2020年4月9日上午,万科集团的科技新产品发布会上发布了专门用于设计图纸审查的工具——AI智能审图。
万翼AI审图的下一步工作安排:
目前,深圳市AI审图的范围为住宅项目(装配式住宅除外)的五大主体专业即建筑、结构、给排水、电气、暖通。已完成820多条国家住宅设计规范的智能审查研发,AI审图系统内测版已于2020年9月底上线。
与人工审图意见报告进行对比,结果显示,AI审图效率较人工审图提高近8倍有余,发现的问题是人工的7倍。接下来,试点工作小组将与更多设计院进行合作,扩大内测范围,进一步推进深圳市人工智能审图工作落地实施。
AI审图已经与深圳市住建局的审图平台实现了对接,审图平台对抽取的项目首先进行AI审图,然后再进行人工审图。AI审图意见会自动推送给抽取的审图专家,由专家对AI审图的意见进行处理,专家对审图意见可以采取采纳或者拒绝两种方式,采纳的将转为正式的审图意见。
目前万翼AI审图技术一方面与深圳市住建局的审图平台实现对接,提供智能审图服务,另一方面万翼AI审图体验版网站也已正式上线,本期的测试即是在体验版网站上的测试,详见下文。
下图是AI审图技术的原理:
智能解构图纸信息,精确审查图纸问题。利用领先的CAD图纸解析技术将图纸数字化,结合图形图像处理和深度学习等AI技术智能识别图纸空间、构件等对象信息,快速发现并标注设计缺陷,自动完成图纸审查。
无需处理图纸信息,一键审查设计缺陷。无需对图名、图块、图层等信息进行加工处理,直接上传图纸文件,即可开始审图,无需在线守候,审图结束自动提醒。全面支持建筑、结构、给排水、暖通、电气等多专业国家设计规范智能审查。
自动生成审图报告,多方协同更加高效。精准定位问题所在轴网,在线看图快速复核结果。提供问题编辑、备注、删除等功能,审图报告可一键自动生成。报告支持下载、分享,协同办公更高效。
用户权限分级管理,图纸文件云端存储。灵活的审图、查阅权限分级管理,支持企业分级管理。图纸文件云端存储,随时随地在线看图。
审图数据全面分析,助力企业效能提升。基于图纸信息进行全面分析,提供可视化审图数据看板,帮助企业快速了解公司设计质量及优化空间,提升企业管理效能。
在万翼AI审图的官方网站(www.vaiplus.com)上选择免费试用,验证码即可登录,登录后进入体验版审图空间。网站及审图空间网页界面选择了深蓝色,是否是取自人工智能领域的深蓝计算机的寓意还不得而知。在左侧有三个主题分别是AI审图、制图标准及规范库。
点击制图标准,即可看到对审图CAD的制图要求,目前并不是任何形式的CAD都可以满足审图要求的,这个制图要求分“必须满足要求”和“宜满足要求”两部分,必须满足要求为文件要求,图框要求,图层要求三个方面;宜满足要求分为文件要求,图框要求,图层要求,图元要求和标注表达要求等五个方面。
一、图纸必须满足以下要求,否则无法审查
1 文件要求
绑定图纸这点是比较重要的,目前很多CAD在线看图软件都无法实现自动关联参照图纸的功能,都要求线下手工绑定后再上传。
2 图框要求
3 图层要求
注:建筑底图保留原始的图层信息
正确示例
注:建筑底图的内容全部放在一个图层
错误示例
二、图纸尽量满足以下要求,否则可能对准确率或审查时间有较大影响
1 文件要求
2 图框要求
3 图层要求
4 图元要求
5 标注表达要求
在体验版中来进行AI审图的测试。这个过程包含以下4步。
第一 ,发起审图。
第二,选择审查规范。
第三,选择要审查的图纸。
第四,开始审图。
接下来就是等机器自动出测试报告了。
体验版中无法自行上传图纸,系统自带了10个图框数量的图纸供测试使用,并且规范库中只有一个国家设计规范体验包(全专业),体验版中自己不能自行添加规范包。
AI审图产品是面向市场商业化推广,使用需要付费,付费内容包含两部分,第一是购买规范包,因为审图的依据是专业的规范,开发方已将相应专业规范结构化成数据包了,因此在使用时需要购买相应规范数据包。第二是购买图框,目前看审图是按照图框数量收费的,一个图框付一份钱,两个图框付两份钱,以此递推。
第一次测试时选择“暖通样例图”和给排水样例-给排水系统图”两张图纸。
点击开始审图后,等待3分钟左右,手机收到短信提醒审图完成,同时网页在“消息”按钮下也会提醒审图完成,此时登录网页,可查看审查结果。可以看到图框数量是8个,但是当时体验剩余图框显示的却是4,最初是10个图框,按说是剩余2个,这个地方不知道具体的原因。
结果显示,暖通样例图在审查过程中发现问题5处,给排水样例图未发现问题。
可以下载PDF和word版审查报告,报告中会列出发现问题的个数,发现问题是否违反的强条及违反的具体规范名称,发现的问题的位置及截图等。
机器审图完成后也可以对审查结果进行一键分享他人,对方登录即可在线查看,极大的提高协同的效率。
问题也可以在线查看问题,这个审图平台可以在线打开CAD二维图纸,在线看图有缩放,测量,图层管理,批注,保存视点等一些基本操作。点击审图发现问题的位置地图,即可自动跳转到图纸的对应位置,即可快速定位。
打开审查报告时发现一个问题,就是暖通样例图的审查报告视点图纸截图有问题,并未截图到真正的问题处,不知道这里问题出在了哪里。
随后进行了第二次测试,选择了“三十五层平面图”,是一层平面图,包含一个图框,机器审查完整后显示剩余3个图框,表明消耗了一个图框。也发现问题5处,此次报告准确完整,视点截图清晰。
这个消耗图框的付费模式觉得怪怪的,同样一个图框包含的内容和面积不同。图框的中的内容可能是设计说明,平立剖面图等,每个图框中表达的内容和比重不同,这样按照图框计费似乎不太公平和合理。
关于AI审图的准确度上还不能做出评价,目前的图纸是测试图纸,而且规范包也不完整是测试规范包。整个测试的流程、效率及协同来看还是比较流畅的。
AI审图的价值目标是大幅减少设计问题、显著提升审图效率。使用方能够利用碎片化的时间,比如下班之后或者中午吃饭的时候,把图纸放在这个AI审图平台上进行审查,速度非常快。另外机器的审查非常全面,不管地上、地下、地库、单体、总图,所有项目的各个功能块都能涉及。让机器辅助设计师来进行审图已经成为现实。这可以让设计师和工程师从简单重复的劳动中解放出来,将精力投入在那些更有创意、更有价值的事情上。
AI审图产品团队在2020年4月9号发布会上的介绍,据试点项目的测算,AI智能审图一台机器一年可以完成35个人的审图工作量,单张图纸审查平均耗时5.66min,在保证94%以上的准确率的前提下大大减少审图成本。今天的产品发布会上显示机器的审图费用是人工的十分之一。
对政府监管机构,设计院,地产公司及审图公司来讲这是一款降本增效,提升审核质量的产品。
对政府机构来说图审制度取消后,作为设计质量的监管方,仍需要对建筑设计进行抽查,投入对应的人力物力。有了这款产品可根据审图报告的反馈,利用大数据对设计院的整体水平进行分析和评估,协助政府建立有效评估机制,并引导市场的良性竞争。
对设计院, 设计终身责任制和取消施工图审查已经是大势所趋,设计院对图纸的设计承担着更多更重的责任。这款产品可以快速发现各类设计问题,精准定位协助设计师快速整改,最大程度地减少审图压力和人力成本,不再单纯依赖审图人员的经验与能力,而是利用AI算法快速定位图纸问题。有效避免因人力原因而导致的设计漏洞,降低事故机率。
对地产公司,由于设计漏洞而引发的施工整改会还带来巨大的整改成本。这款产品可以快速、精准发现图纸问题,可以安排第一时间整改,免去拆除重建的施工成本和工期延后的时间成本。
对审图公司,这款产品操作简单,方便快捷,图纸审查结果在线查看,一键编辑,快速输出精准的审图报告,最大程度解放人力,降低人力成本,是AI审图和人工审图最有效的结合。可以最大程度协助审图单位建立行业竞争力。
最后采用住建部质量安全司技术处周晓杰处长的话做结尾:希望大家都用更开放的视角,更积极的心态,积极拥抱科技,拥抱人工智能。
