Revit族自动化批量添加族参数
发布时间：2021/7/28 20:29:33 作者：牛侃BIM 浏览量：1147次

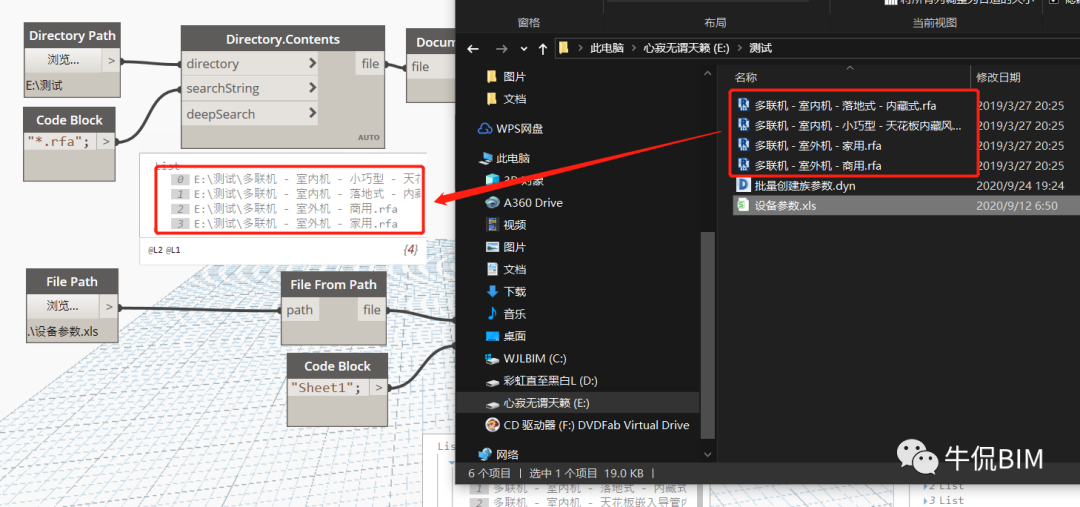

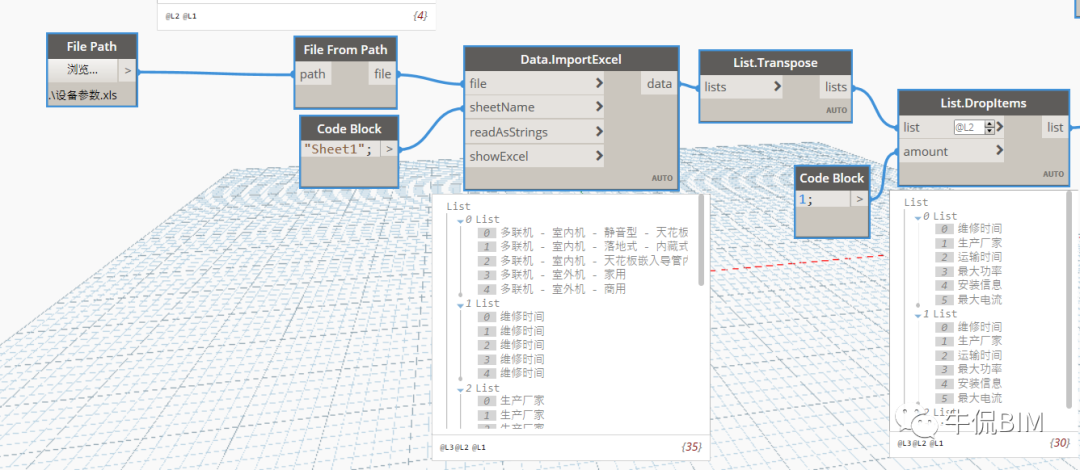

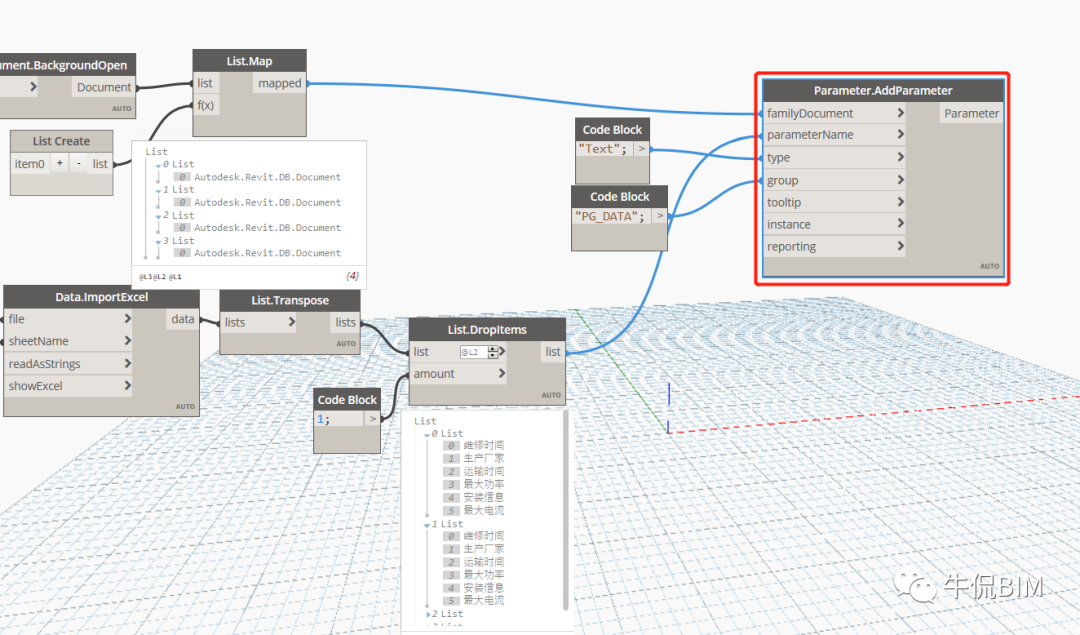

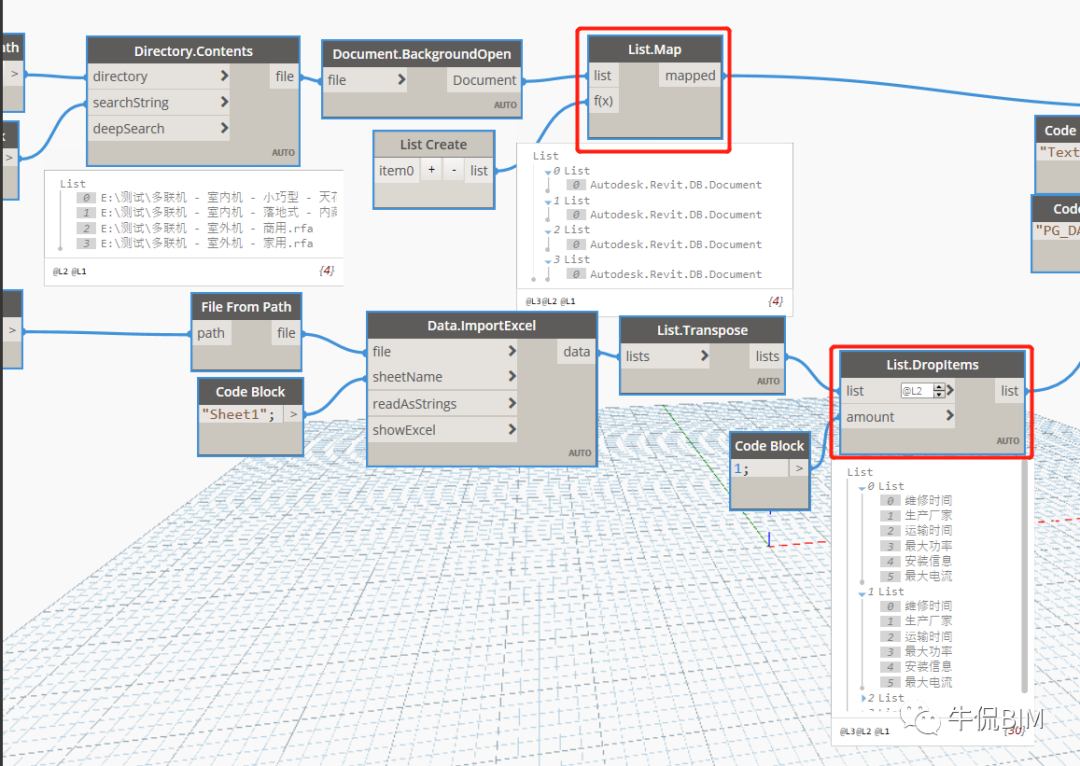

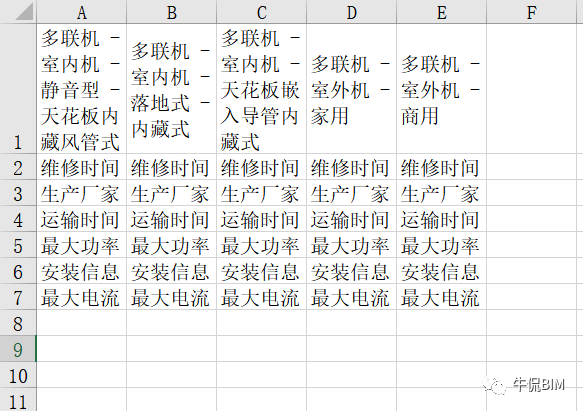

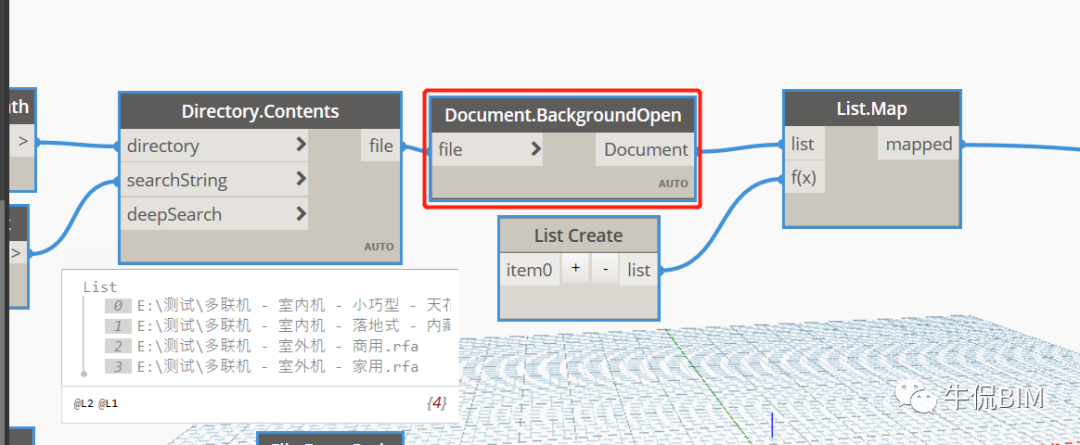

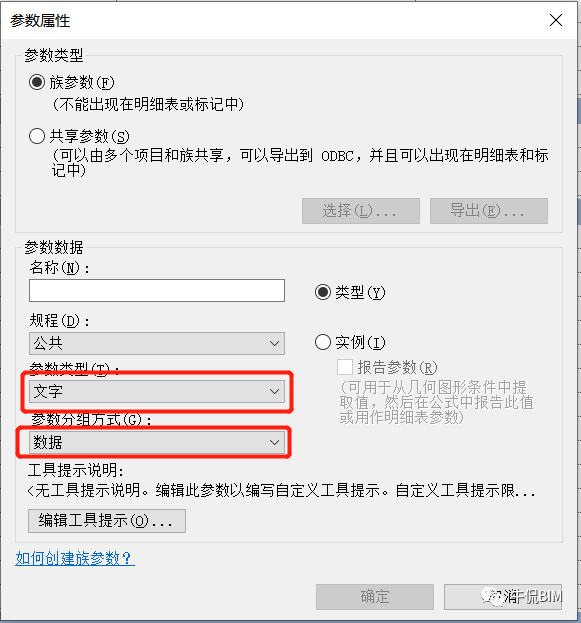

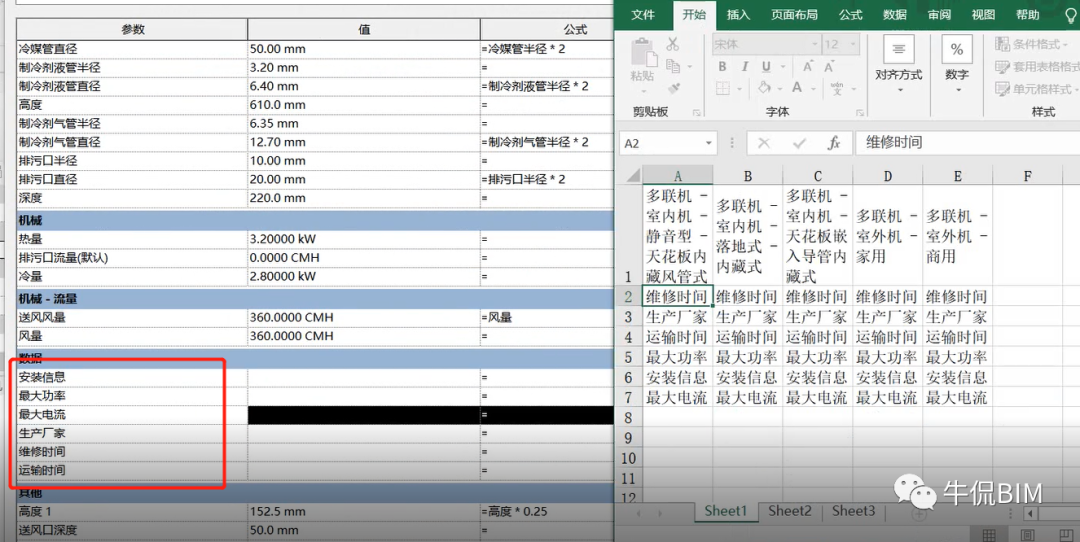

在所谓的“运维阶段”，我们的BIM模型需要在设备族中添加大量的属性参数，类似于生产厂家，设备检修信息等，对应不同种类的设备，其相关的属性也有所差别，今天给大家介绍的如何给不同的族批量添加和其相对应的参数（非共享参数）。➤软件：Revit&Dynamo、Orchid节点包在EXCEL表格中存储好族的相关属性，使用Dynamo读取Excel中的族名称以及族参数，之后自动在后台打开相关族，添加参数后自动保存，并载入到项目文件中。➤1.将我们未添加参数之前的族文件放在一个文件夹中并使用Dynamo获取到这些族文件如下图：➤3.使用Dynamo 读取存储了族参数属性的excel文件，如下：➤4.对族文件列表及参数属性列表做数据处理，使其列表级别对应（注意观察下图中红框内节点的列表层级结构）。➤5.使用Parameter.AddParameter节点给这些族添加参数，如下（第一个输入端为族文件，第二个输入端为每个族对应的族参数第三个输入端为参数类型，我们这里选择的是文字参数，第四个参数为参数组）：
