你好!这里是牛侃BIM。

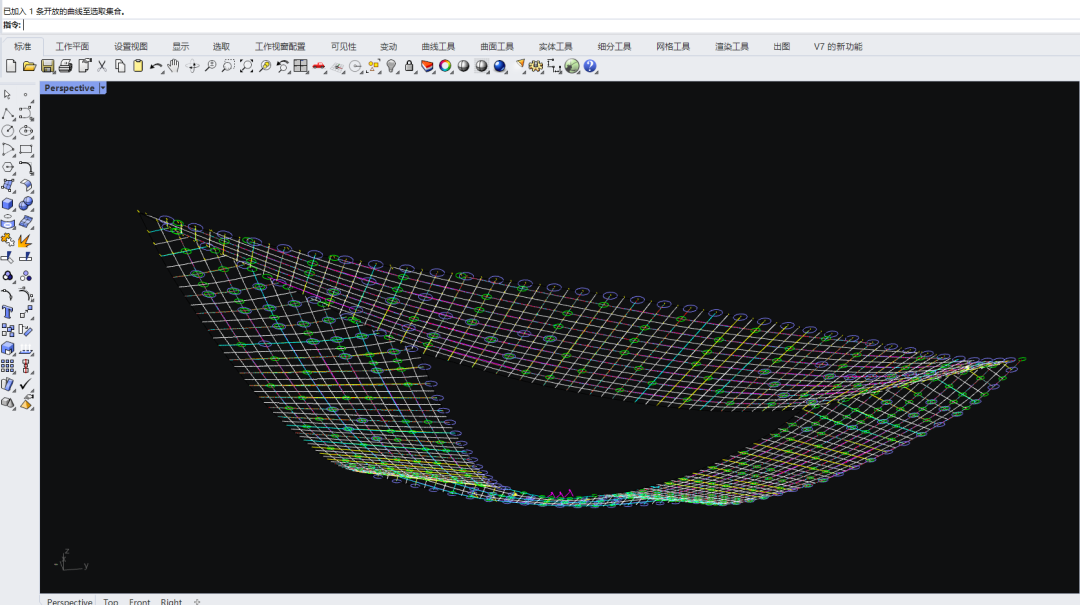

案例介绍:我们以一个双曲面面板分格为例,介绍如何将Dynamo图形转化到Autocad中。

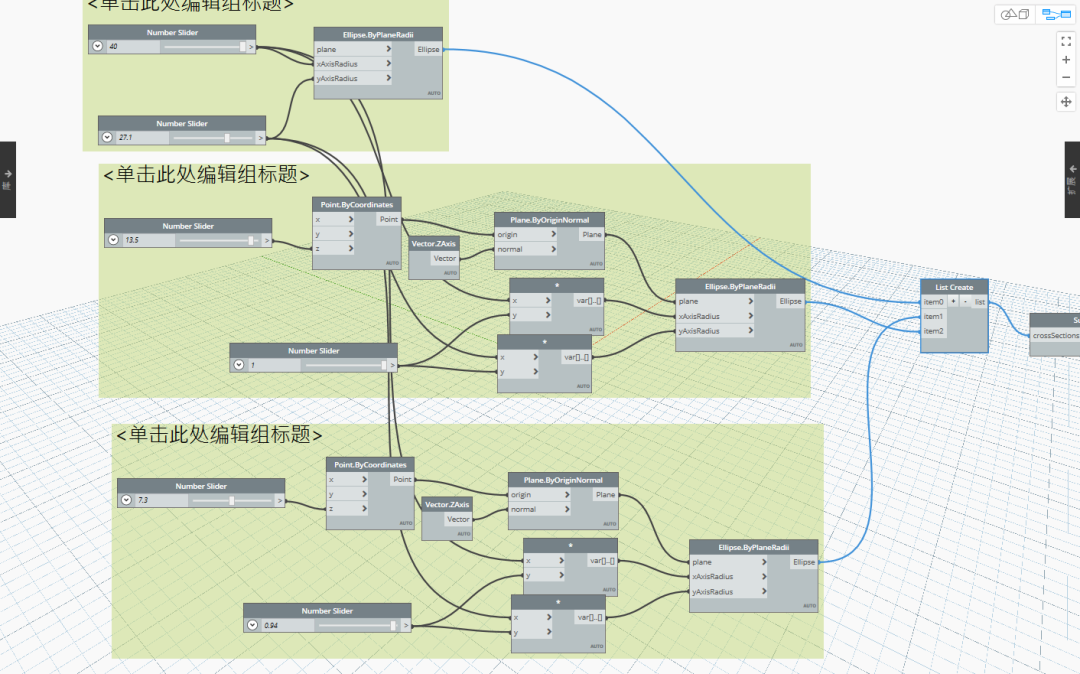

首先构建曲面,我们这里采用简单的三个椭圆融合成曲面

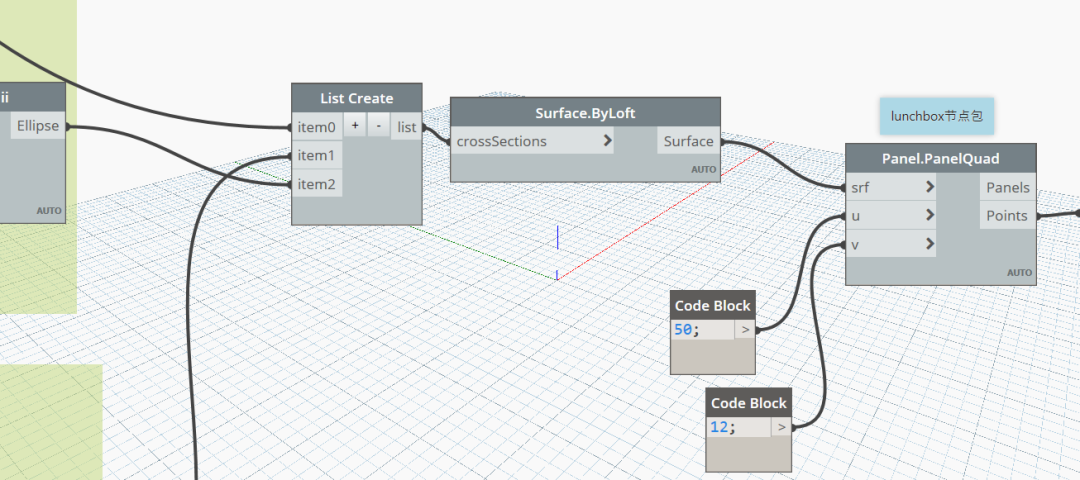

使用Lunchbox的节点都曲面进行分格,再将分格线连成多段线:

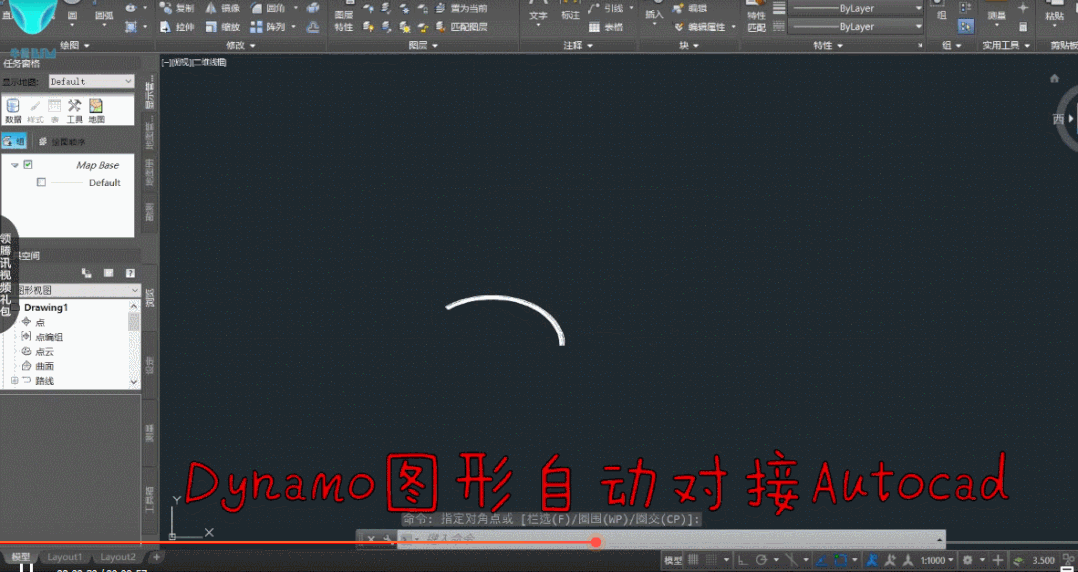

接下来是最关键的一步,如何将Dynamo图形传输到Autocad:
我们调用了Autodesk.AutoCAD.Interop这个dll文件,我们在安装了Autocad之后会在安装路径下有这个dll(我这里在C盘,朋友们自己查阅此dll文件在我们自己电脑里的位置)
具体代码的意思我已注释说明,如下:
import clr
clr.AddReference('ProtoGeometry')
from Autodesk.DesignScript.Geometry import *
clr.AddReferenceToFileAndPath('C:\\Program Files\\Autodesk\\AutoCAD 2016\\Autodesk.AutoCAD.Interop')
##导入模块,关于AutoCAD.Interop可去搜索引擎搜索
from Autodesk.AutoCAD.Interop import *
from System import *
#定义输出的curves
curves = IN[0]
acadApp = AcadApplicationClass()
acadApp.Visible = True#让自动打开的CAD显示到前台来,反之=False
#遍历dynmao中创建的curves
for i in curves:
p1 = i.StartPoint
p2 = i.EndPoint
p1cad = Array[float]([p1.X, p1.Y, p1.Z])
p2cad = Array[float]([p2.X, p2.Y, p2.Z])
#创建cad中的线
line = acadApp.ActiveDocument.Database.ModelSpace.AddLine(p1cad, p2cad);
acadApp.ZoomExtents();#在打开的cad中让图形在窗口中最大化显示
