大家好，我是彩虹直至黑白，今天给大家带来的是如何使用Dynamo实现自动标注。

我们在项目出图时，会对构件按照距离最近的墙体参照或者最近的轴线进行标注，这个工作是很无聊且耗费时间的工作，我们将给大家介绍如何实现自动化标注，本案例使用的软件平台如下：

➤Revit2021、Dynamo2.5

➤GeniuLoci节点包

实现思路:

➤找出距离构件最近的轴线（数字轴及字母轴）

➤在轴线和构件之间进行标注(和没说好像一样)

  核心节点：

➤获取需要标注的构件及其位置信息

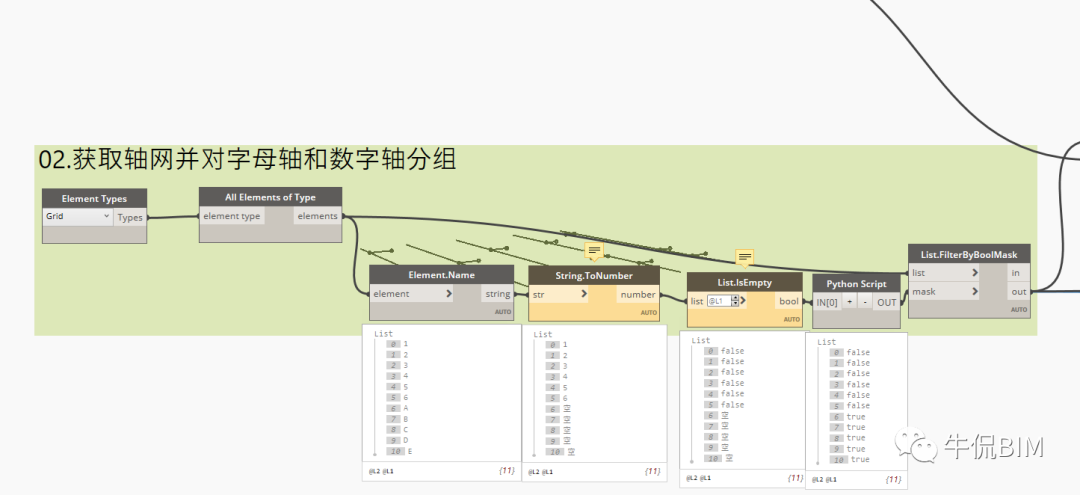

➤获取轴网并对字母轴和数字轴分组

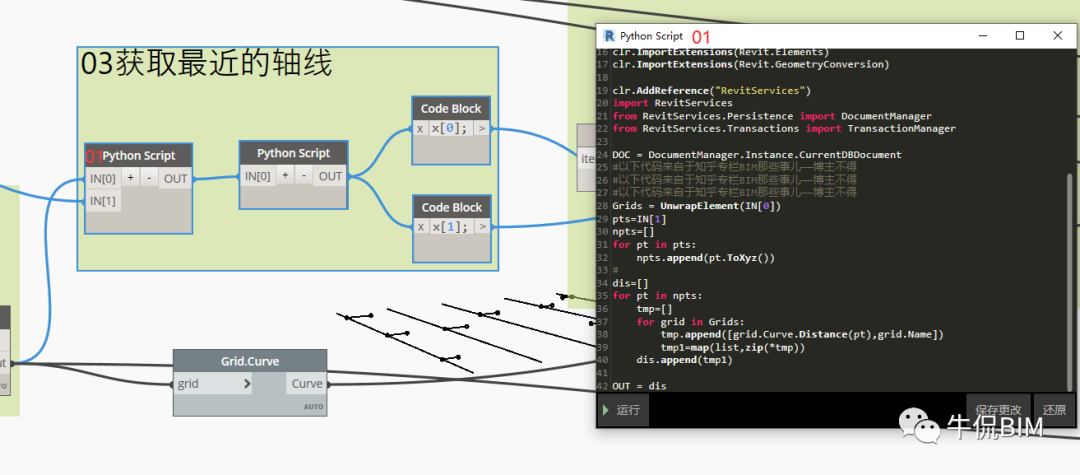

➤获取距离构件的最近的轴线（这里举例为水平方向的轴线）

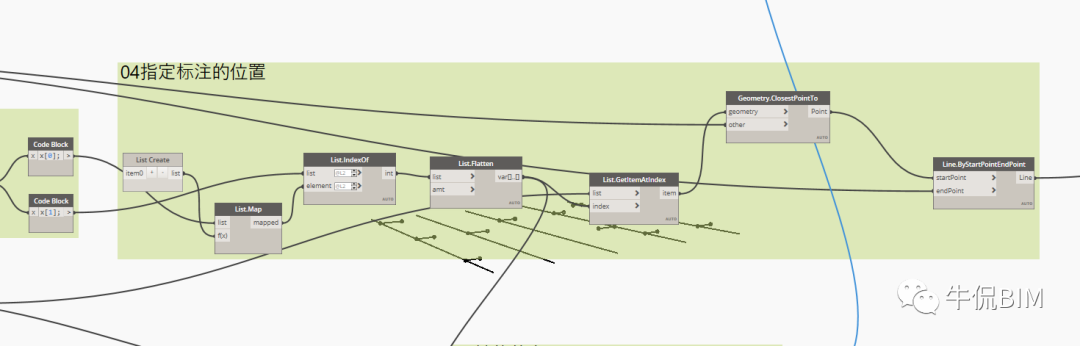

➤指定标注的位置，将构件位置点和最近轴线之间连线作为后面标准的位置：

➤获取构件的参照，此处注意我使用节点的使用级别：

➤获取轴线的参照，此处的轴线为我们之前构件对应的最近的轴线，由于可能存在几个构件都距离某一轴线的距离为最近距离，所以以下列表中的轴线会有重复的，但是总数和构件数量相对应：

➤由于我们要在构件和轴线之间进行标注，所以我们要对构件参照和轴线参照做组合处理，两两一组：

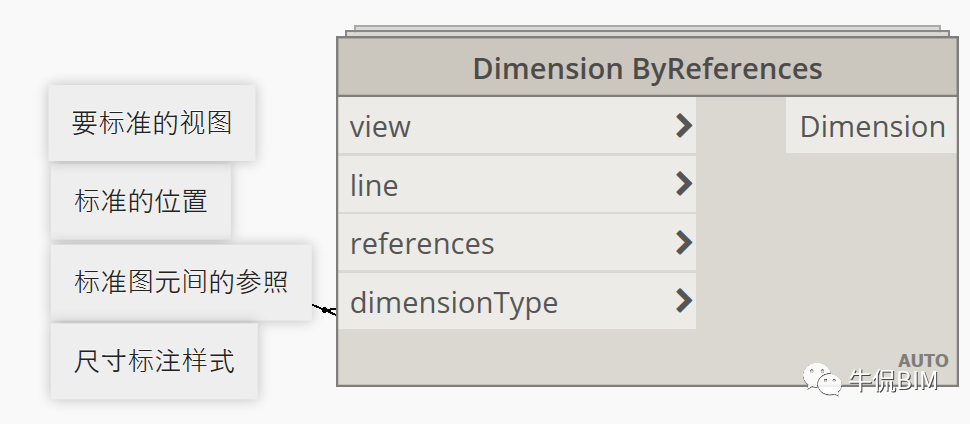

➤自动创建标注：

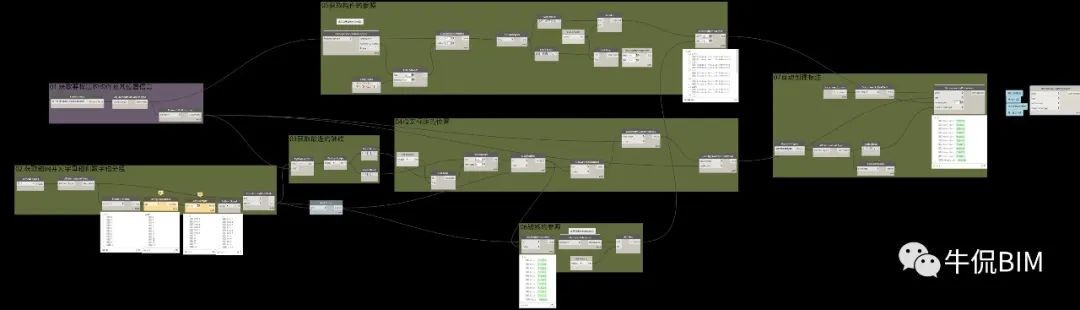

节点全景图如下：

总结：通过本文简单的案例，可以做进一步深化，使脚本文件更加实用，适用于更多的应用场景。请大家自由发挥。
