近期Autodesk推出了Revit最新版本2022，不少新增功能令人惊喜。从身边小伙伴了解来看，目前用的较多的是2016和2018版本。本期再来深挖一下老版本中你可能还不熟悉，但是很好用的功能。

BIM工程师工作电脑基本都是2个显示器，一个屏幕打开Revit绘图软件，另一个屏幕打开CAD图纸，Revit中链接的CAD图纸看起来吃力，这样以便及时查看原CAD图纸。

但有时难免单屏绘图，这样一个屏幕绘图时，不停切换CAD和Revit会降低绘图效率，我们希望减少切换，在Revit软件中有一些查询CAD图元的基本功能。

其实在Revit中是有一些功能可以查询链接CAD的基本信息，这些功能可以查询图元图层名称或是删除图层等基本操作。

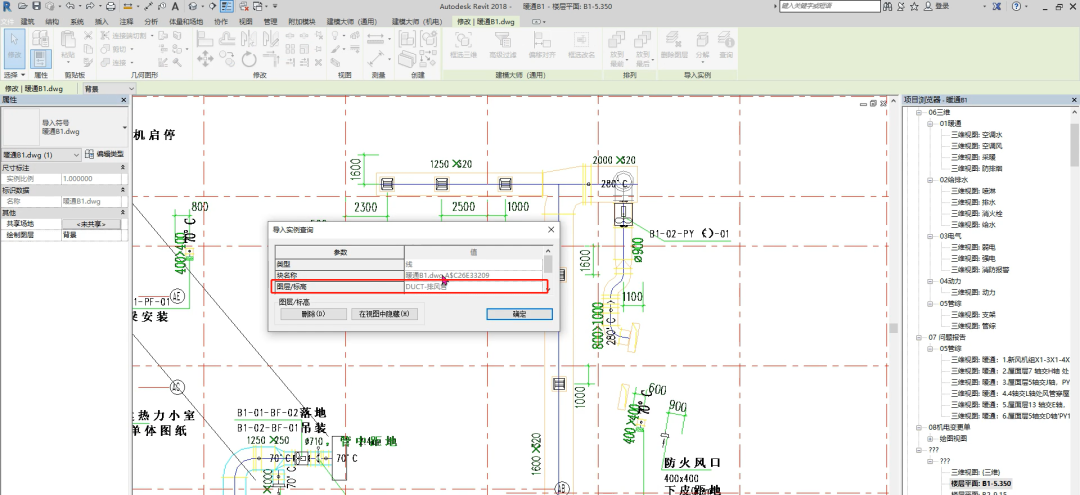

选中链接的CAD图纸，在命令栏中便会显示一组命令，“删除图层，分解，查询”，这组命令便是用来处理CAD的，点击“查询”命令后，选择图纸中任一图元，此时弹出的对话框中会显示图元的图层等基本信息。

在绘制风管或水管时，系统比较多，有时难以区分具体系统，需要查看CAD图层，便可以利用此命令查询，不用再切换到原CAD中，另外，对选中的图元图层可以进行删除或是隐藏操作，十分方便。

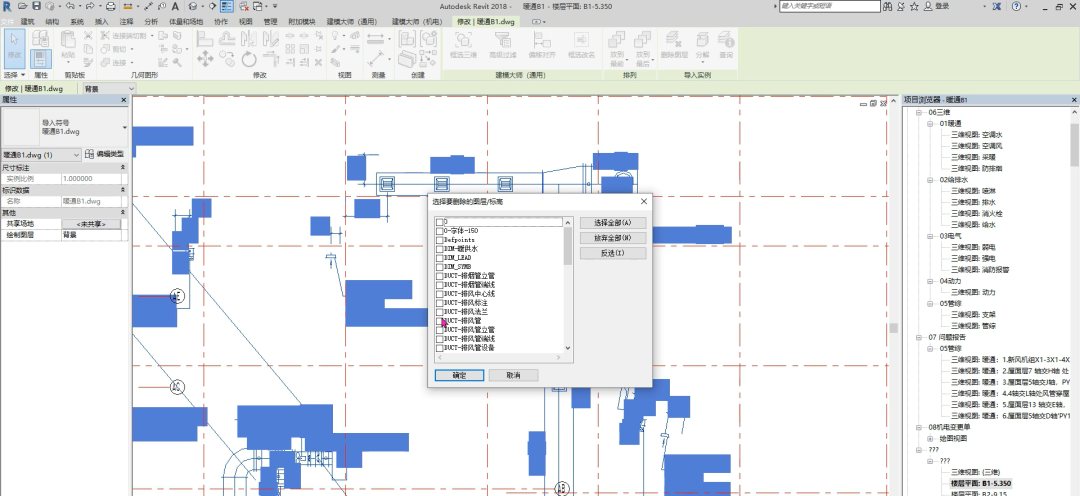

选中链接的CAD图纸后，点击“删除图层”，弹出此链接CAD中所有的图层，可以选择一个或多个图层批量删除。

在创建Revit模型过程当中，为了区别系统或是控制管线的显示，经常需要创建过滤器，但是常规过滤器创建比较繁琐的，有较多设置。

这里介绍一种创建过滤器的极快方法，就是创建“选择过滤器”，创建“选择过滤器”前，要介绍一组命令，它和过滤器命令位于同一层次，就是“保存，载入，编辑”。

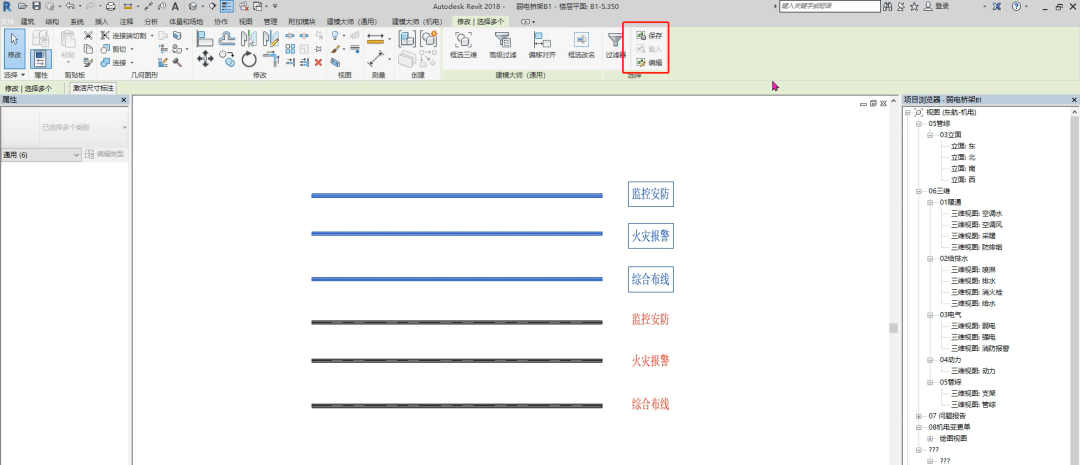

选中需要设置选择过滤器的构件，会自动显示这三个命令，点击“保存”按钮，提示对选择过滤器进行命名。命名后点击“VV”可见性，进入过滤器面板，点击添加，即可找到刚创建的选择过滤器，设置颜色等即可改变颜色，也可以控制显示，和正常过滤器的使用方法一样。

创建3根弱电桥架，分别为安防桥架、综合布线、火灾报警。来演示一下“选择过滤器”的应用。

还可以对“选择过滤器”进行编辑，对过滤器里面的图元进行添加或是移出。

Revit打开文件时默认的是最后保存的视图，有时这个视图比较乱，显得不正式，不专业。Revit有一个启动视图功能，可以把某一特定视图设置成默认打开视图。

如果你把模型发给甲方，你可以做一个含项目介绍，公司Logo等比较正规的启动视图，给人一种专业的印象，如果你做汇报时要打开模型，你提前把要汇报的重要视图设置成启动视图，打开即可汇报，提高效率。

TR命令在建模时应用很广泛。可以快速连接管道，两个管道在同一标高下，用tr命令可以一键相连，但是如果两个不同标高的管道要实现连接，在三维视图中用TR命令是没办法直接连接的，但在平面图中虽然标高不同，依然可以用TR连接，这个点是不是藏的很深？

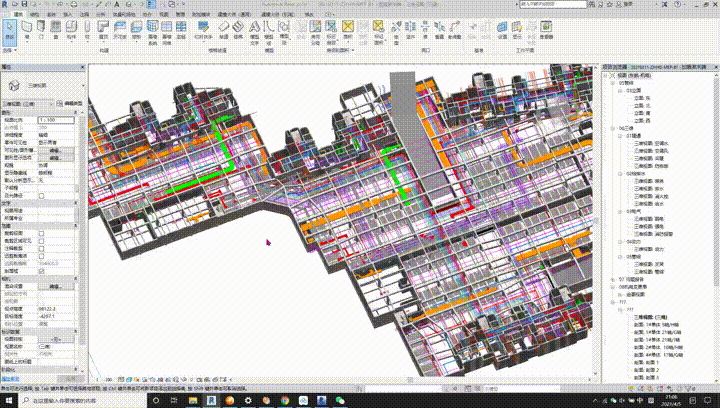

“选择框”命令是一个可以快速生成局部三维视图的工具，比剖面框好用。因为剖面框拉伸比较慢，楼层面积大时，用剖面框很难快速找到具体的地方，如果我们只需要看局部三维，可在平面图中找到局部三维构件，选中后点击“选择框”命令，快速切换的局部三维，后可对局部三维区域进行调整。

创建Revit模型时，有时候同样的操作需要重复多次，可以考虑使用“匹配类型属性”命令，这个命令有点类似于格式刷匹配属性。

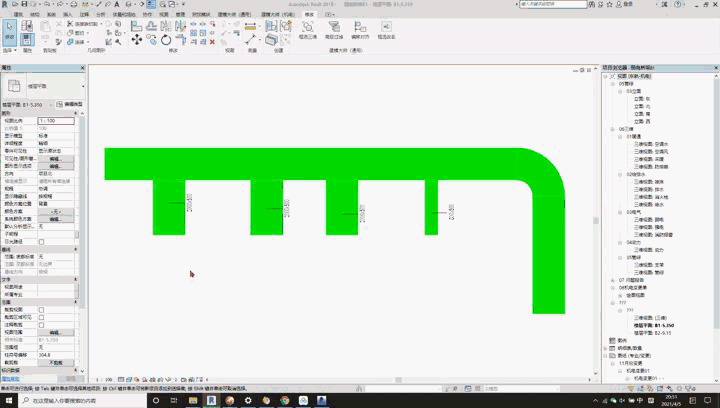

如下图风管管尺寸，1处800x500，3处2000x500，如何快速把3处2000×500改成800×500，达到这个效果有很多种方法，这里选择使用“匹配类型属性”，点击“匹配类型属性”命令，选择800×500风管后，出现刷子图标，然后再分别点击3根2000×500的风管，瞬间就可以改好。

值得一提的是这个功能应用很广，不仅用在机电专业中，也用在土建专业中，但也有局限性，如可以更改管道的尺寸信息，但是标高和系统信息不会随之改变。
